你不知道的MOSFET

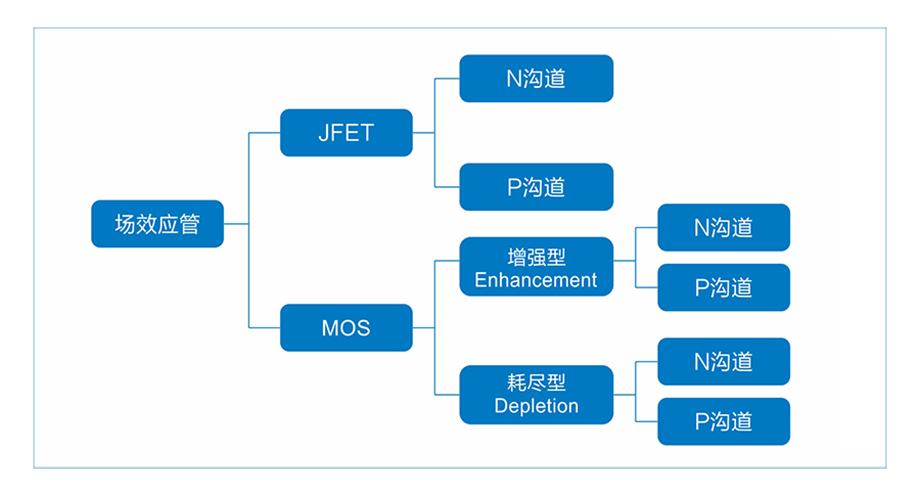

1場效應管分類
1.場效應管分為結型場效應管（JFET）和金屬-氧化物-半導體場效應管（MOSFET）；
2.結型場效應管（JFET）分為N溝道和P溝道兩種，實際應用中比較少；
3.MOSFET有增強型和耗盡型兩大類，增強型和耗盡型每一類都可分為NMOS和PMOS；一般主板上使用最多的是增強型MOS管，NMOS最多，一般多用在信號控制上，其次是PMOS，多用在電源開關等方面，耗盡型幾乎不用。
2場效應管結構
MOS管有三個極，柵極Gate，漏極Drain，源極Source，通常情況下，MOS管的襯底是和S極在管子內部連接在一起的，D極和S極之間一般會有一個寄生二極管；不論是N溝道還是P溝道，寄生二極管方向總是和箭頭的方向一致；N/P溝道場效應管示意圖如下：
某些應用場合，也會選擇走體二極管，以增大DS之間的壓降（體二極管的壓降是比MOS的導通壓降大很多的），同時也要關注體二極管的過電流能力。
當滿足MOS管的導通條件時，MOS管的D極和S極會導通，這個時候體二極管是截止狀態，因為MOS管的導通內阻極小，一般mΩ級別，流過1A級別的電流，也才mV級別，所以D極和S極之間的導通壓降很小，不足以使寄生二極管導通，這點需要特別注意。

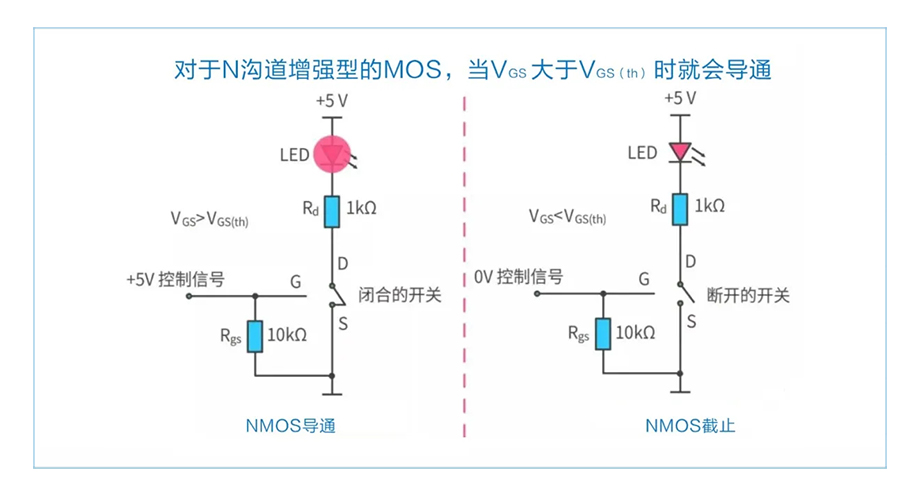

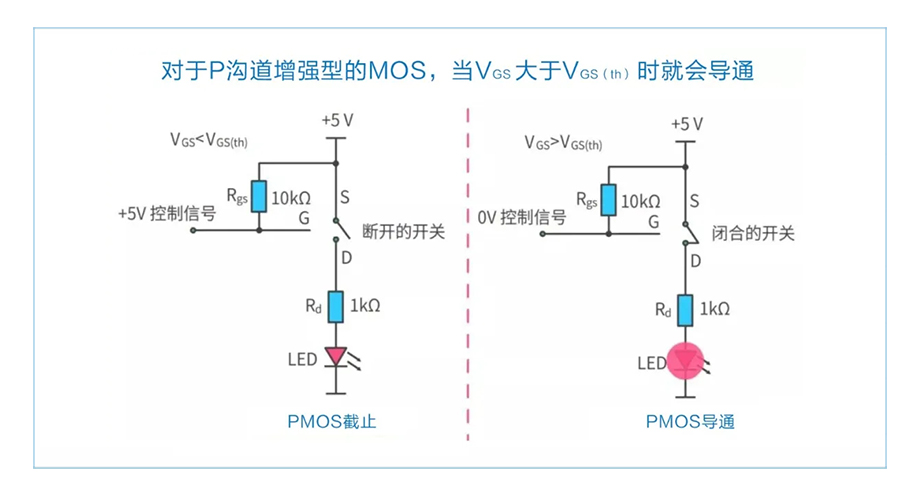

場效應管屬于壓控型器件，對于增強型的MOS管，當VGS大于一定值時管子就會導通，這里所說的“一定值”是指開啟電壓VGS(th)。

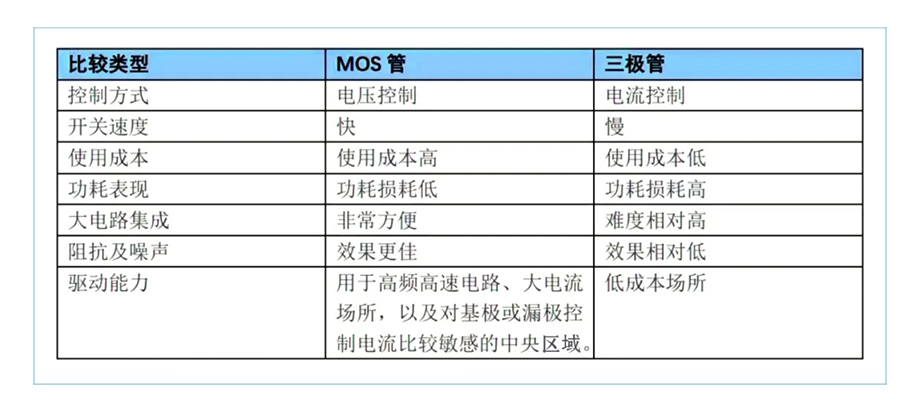

4與三極管的區別
- 開關速度的不同。三極管工作時，兩個PN結都會感應出電荷，當開關管處于導通狀態時，三極管處于飽和狀態，假設這時三極管截止，PN結感應的電荷要恢復到平衡狀態，這個過程需要時間。而MOS由于工作方式不同，不需要恢復時間，因此可以用作高速開關管。
- 控制方式不同。MOS管是電壓控制元件，而三級管是電流控制元件。在只允許從信號源取較少電流的情況下，應選用MOS管；而在信號電壓較低，又允許從信號源取較多電流的條件下，應選用三極管。
- 導電載流子種類數量不同。電力電子技術中提及的單極器件是指只靠一種載流子導電的器件，雙極器件是指靠兩種載流子導電的器件。MOS管只有多數載流子參與導電，所以也稱為單極型器件；而三極管多數載流子和少數載流子均參與導電，所以稱為雙極型器件。
- 集成能力不同。MOS管能在很小電流和很低電壓的條件下工作，而且它的制造工藝可以很方便地把很多MOS管集成在一塊硅片上，因此MOS管在大范圍集成電路中得到了普遍的應用。
- 輸入阻抗和噪聲能力不同。MOS管具有較高輸入阻抗和低噪聲等優點，被普遍應用于各種電子設備中。6.MOS管成本要高于三極管，根據兩種元件的特性，MOS管常用于高頻高速電路、大電流場所，以及對基極或漏極控制電流比較敏感的中央?yún)^(qū)域；而三極管則用于低成本場所。
5串接電阻作用
一、G和S極串聯電阻的作用
-
MOS管的輸入阻抗很高，容易受到外界信號的干擾，只要少量的電荷，就能使G-S極間等效電容兩端產生很高的電壓，如果不及時把電荷釋放掉，兩端的高壓容易使MOS管產生誤動作，甚至有可能擊穿G-S極，G、S極間串接電阻，可以防止靜電損壞MOS。
-
提供固定偏置，在前極開路時，可以保證MOS有效關斷。
二、G極串聯電阻的作用
-
減緩Rds從無窮大到Rds(on)的變化速度。
-
防止震蕩，一般單片機的I/O輸出口都會帶點雜散電感，在電壓突變的情況下，可能與柵極電容形成LC震蕩，串聯電阻可以增大阻尼減小震蕩效果。
-
減小柵極充電峰值電流。
6選型要點

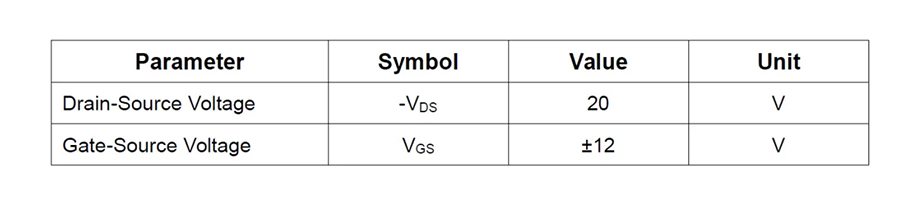

1.電壓值
D-S間最大耐壓VDS和G-S間最大耐壓VGS，實際使用時不能超過這兩項值，避免損壞MOS管。
開啟電壓VGS(th),一般MOS管都是用單片機進行控制，根據單片機的電平來選擇合適導通閾值的MOS管，并且盡量留有一定的余量，以確保MOS可以正常開關。

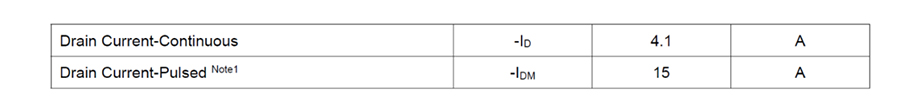

2.電流值
代表了MOS管的能流過多大電流，反應帶負載的能力，超過這個值，MOS管也會損壞。

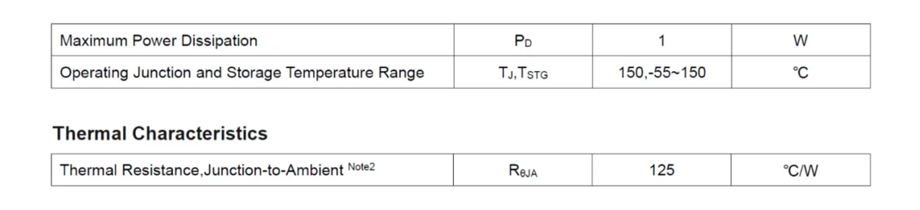

3.功率損耗
功率損耗包括熱阻、溫度。熱阻指的是當有熱量在物體上傳輸時，在物體兩端溫度差與熱源的功率之間的比值，單位是℃/W，熱阻的公式為RθJA= (Tj-Ta)/PD。

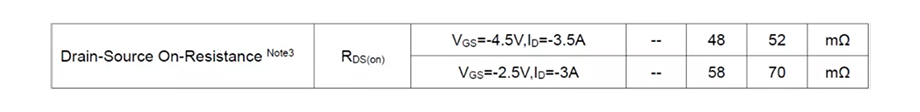

4.導通阻抗
導通阻抗越小，MOS管的損耗越小，一般MOS管的導通阻抗都是在mΩ級別。
5.開關時間
在高速電路中，盡可能選擇輸入、輸出電容Ciss&Coss小、開關時間Ton&Toff短的MOS管，以保證數據通信正常。
6.封裝
根據PCB板的尺寸，選擇合適的MOS管尺寸，在板載面積有限的情況下，盡可能選擇小封裝；中低壓小功率的可選擇我司的SOT-23、SOT-23-3/6、SOT-89封裝，大功率的可選擇我司的DFN/QFN系列封裝。
